HOLGA with EL Nikkor の制作日記

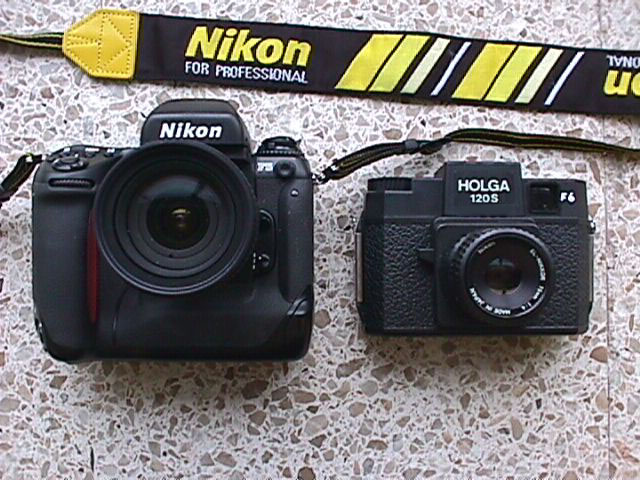

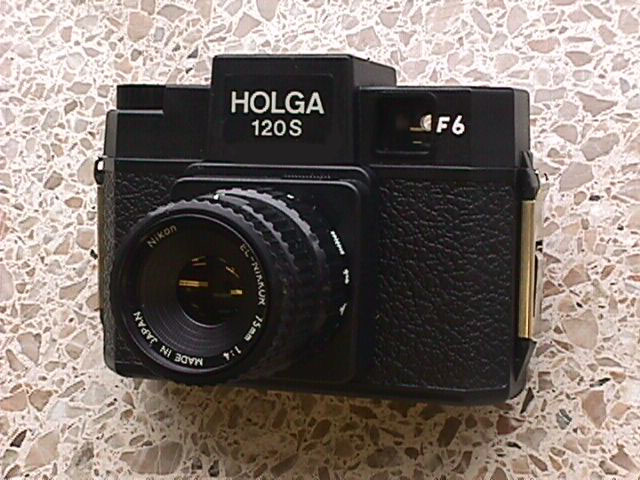

HOLGA with EL Nikkor 完成写真

製作者　: otonmbi@nsknet.or.jp

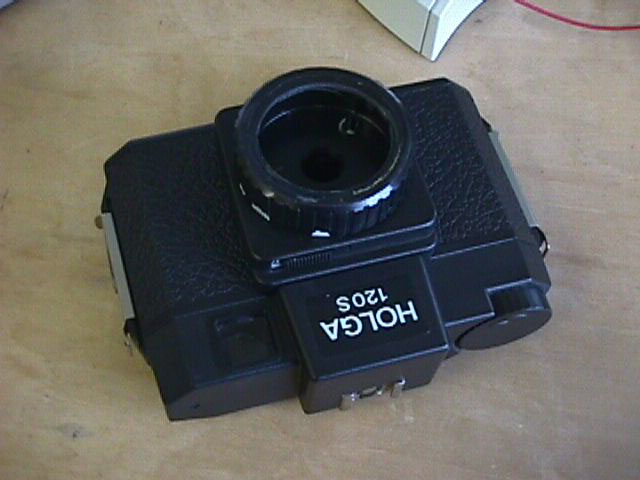

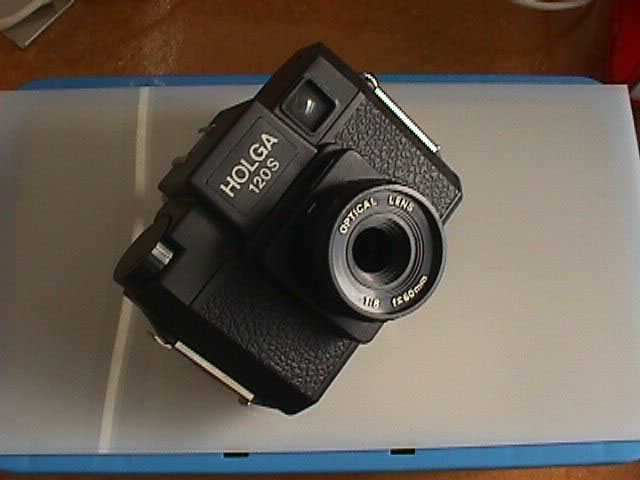

ボディ、レンズは取り外してある。加工直前の勇姿。

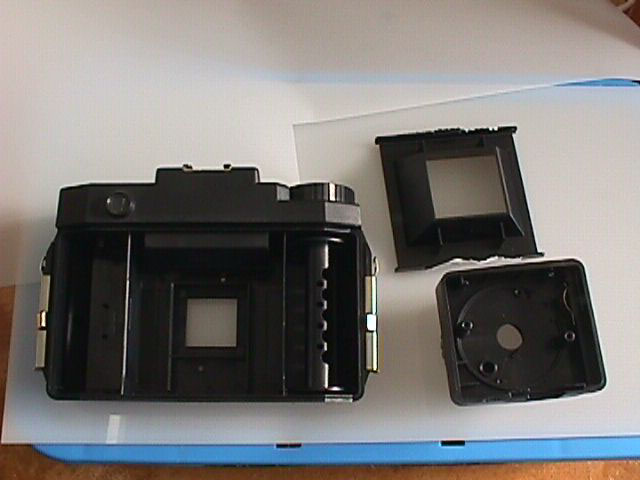

カメラの分解

ボディ中上下の白い点のビス日本をはずすと、鏡筒部分がはずれる。

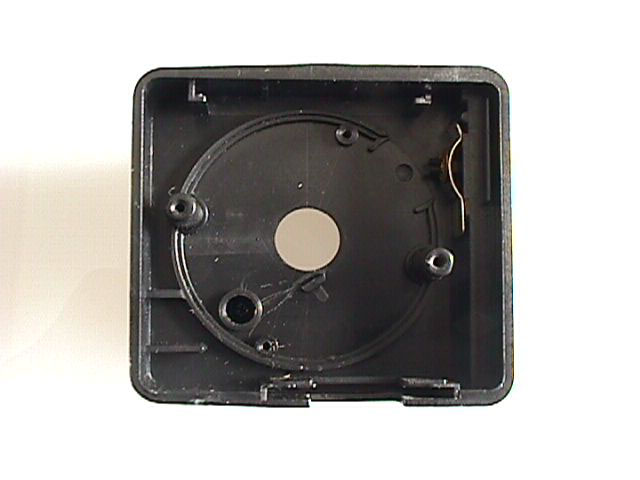

鏡筒部ボディ、シャッターは取り外してある。(レンズマウント????)

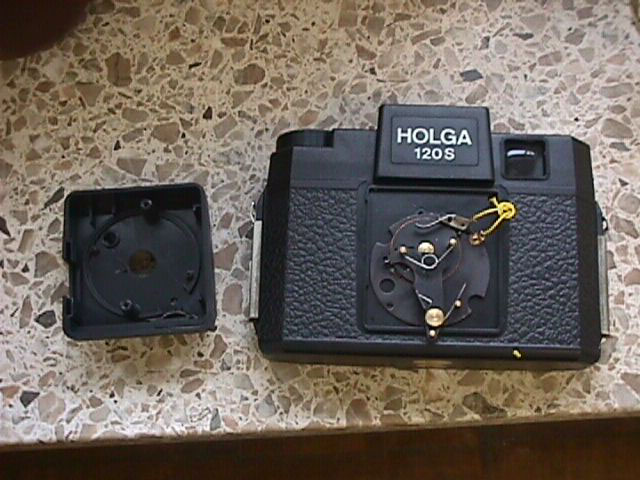

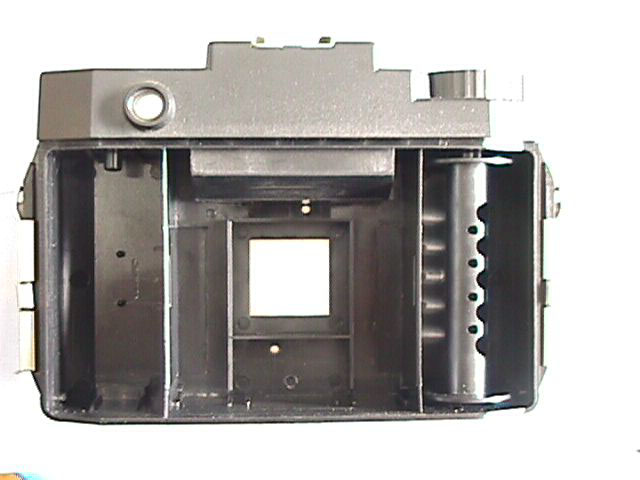

解体したHOLGA ボディ

レンズ取付けのための加工。

１．バックフォーカスの調整（フランジバック）

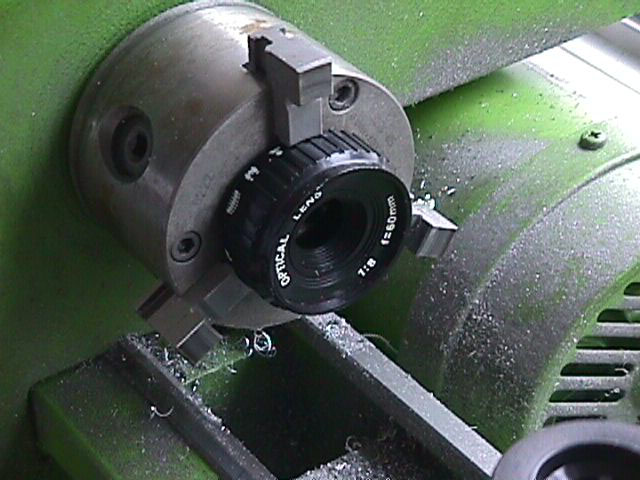

−写真鏡筒前面の削り出し
−レンズ取付け穴の作成

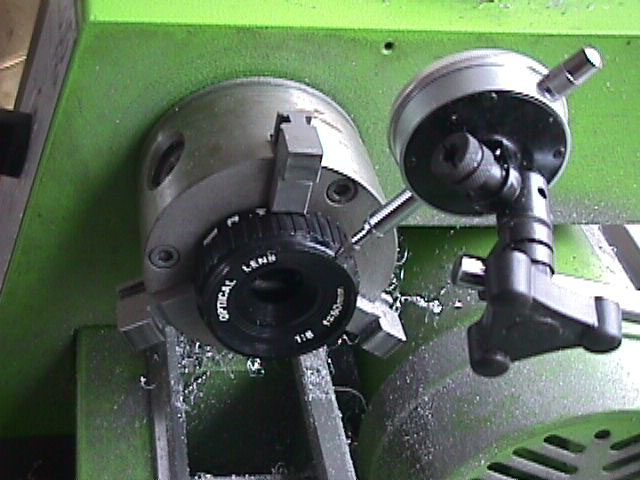

一応、芯だしを行う。

３８．９ｍｍの取り付け穴（フランジバックは未調整）

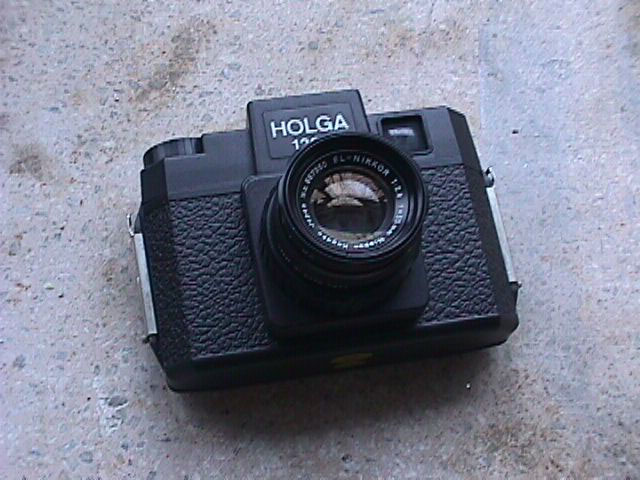

EL Nikkor 50mm 2.8 ??? ビントは合わない、玉がでかいので、記念撮影

一応完成、シャッターは無限遠の調整が終わるまで取り付けない。

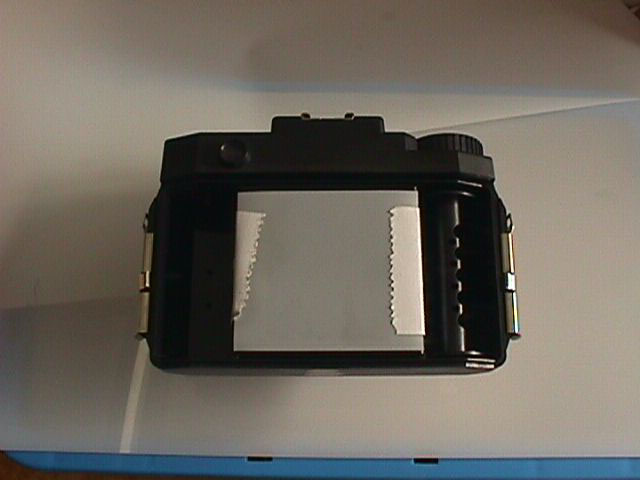

ピント調整のため、トレペを貼り付ける。

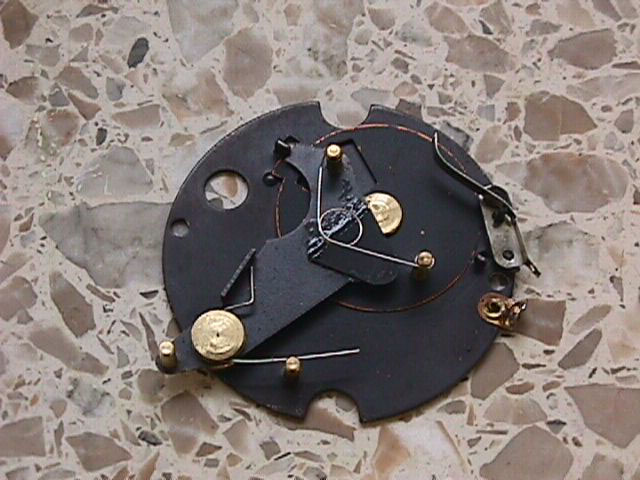

シャッタ−の調整、本来なら回転シャッタ−のスリット、本体の遮光板を大きくして、開放絞りを使いたいが
直径不足で断念、取り付け後５．６までは、絞りはねの形が見えたが、４．０は長方形のボディ遮光板の形である
75 4.5かな
シャッタ−を注意深く観察すると、回転シャッタ−の往は全開で、戻りに一部右下あたりの漏れがある。
三角形形の版を貼り付けて、戻りの時の露光を防ぐ。

シンクロ接点の配線。

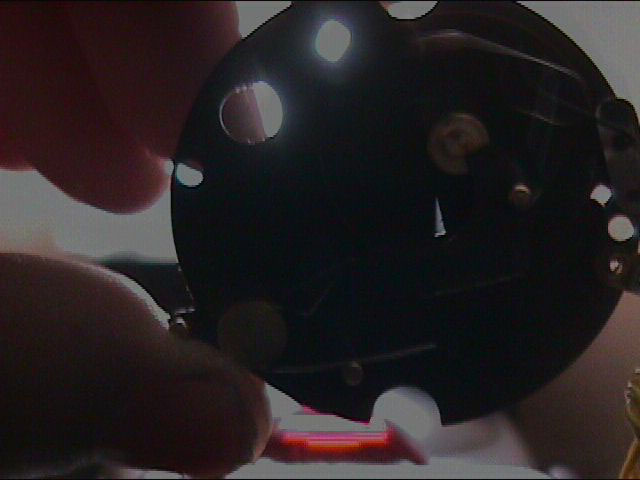

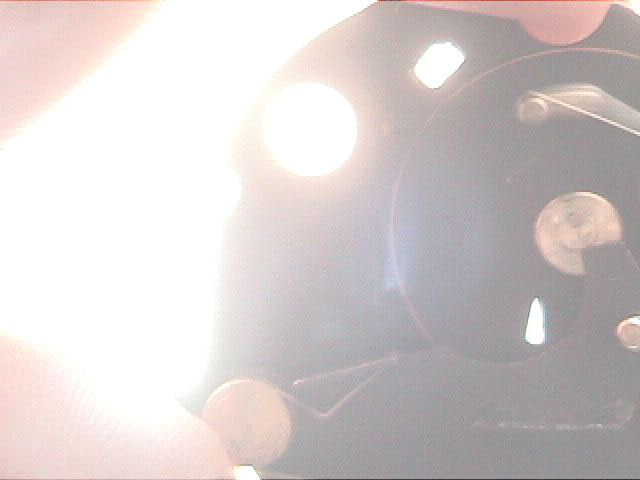

シャッタ−回転板の戻り時の光漏れ。

シンクロのタイミング調整

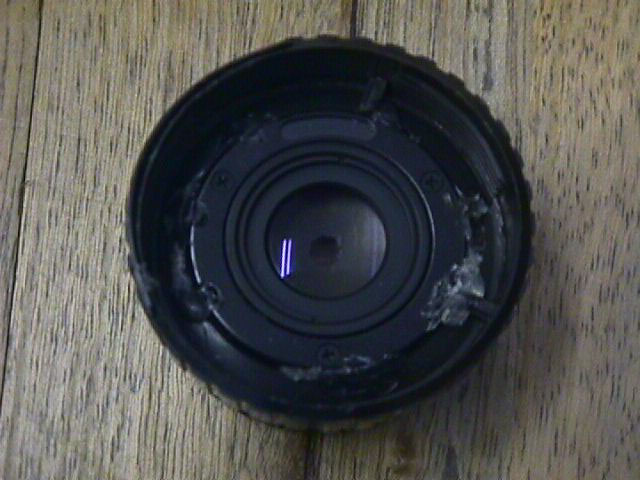

レンズの固定、上から押し込むと、プラスチックの歪みで取れなくなる。念のため、ホットメルトで固定する。

完成
